5.8G双频无线网桥

产品类别:双频无线网桥

探测距离:全天候 1-30公里

产品特点:具有很高的稳定性,该系统易于安装和操作

应用范围:森林监控、海岛监控、草原监控等

产品介绍产品参数视频录像相关案例资料下载

       室外无线网络传输设备集成2种不同的频段,支持一个在5GHz 802.11a/n 标准,另一个在 2.4GHz 802.11b/g/n 标准.这个桥接设备最适合企业、校园、两个不同的位置之间需要局域网连接或互联网接入,没有有线网络接入的地方,无线传输距离可达35km以上。802.11b/g/n频段主要提供本地互联网接入的wifi覆盖。室外MIMO无线传输系统在通信时采用不同的室外加密机制WEB和WPA以确保通信的安全性,其中MAC地址被设置为认证机制。这款室外无线传输设备的POE供电盒和无线监控设备内置防雷模块,专为室外恶劣环境设计使用,提供全天候的传输。
为了满足户外的应用,室外无线传输设备采用专门的技术,保证设备可以在很宽的温度内工作,设备内置防雷电路,进一步保护了无线通信设备和相关配件的安全。提供POE供电和设备的相关安装套件确保的设备安装的快捷性。 这个无线传输设备采用防水外壳设计,用于户外安装。配件设计便于安装在墙上、杆子上或通信铁塔等。
设备的供电可以通过网线供电,POE电源适配器就可以放在室内。无线桥接设备为连接远端有线网络或一个孤立的网络提供快速、可靠的通信连接,具有很高的成本效益。该系统易于安装和操作,当有线网络连接很困难或很昂贵是是一个很好的选择。 此外,WLAN ODU提供全面的网络管理功能,通过一个易于使用的Web界面,一个命令行接口,并支持简单网络管理协议(SNMP)工具。

无线监控设备主要特点及应用:
同时具备2.4GHz和5GHz的无线频段
300Mbps高带宽的802.11a/n桥接连接和802.11b/g/n的AP覆盖模式,提供快速的网络连接
防水的户外连接方式,可达IP67标准
适应温度范围广:-40℃~60℃内置防雷,适合恶劣天气使用
传输距离远,外加高增益天线距离可达35km以上
耐低温,工作温度为-40℃~60℃
抗风,设备可以90 英里和125英里之间(145~200km/h)之间工作,那么在安装的时候你必须确保支撑杆、铁塔能够承受这种压力,和风向和风速问题。

设备内置防雷电路,安装时要确保设备正确接地。同时也可以考虑增加避雷针、避雷器等对整个系统做一个防护。
适合极端天气下工作--外部的天气因素,如下雨天、雷电、刮风,将会对无线通信的质量造成很大的影响。这款室外传输装置在硬件和软件都做了优化,可以工作在恶劣的天气环境中。

实际安装时,请注意用密封的胶带缠绕在裸露的端子上,防止潮气通过连接端子进入设备从而降低了通信的效果,甚至完全失效。

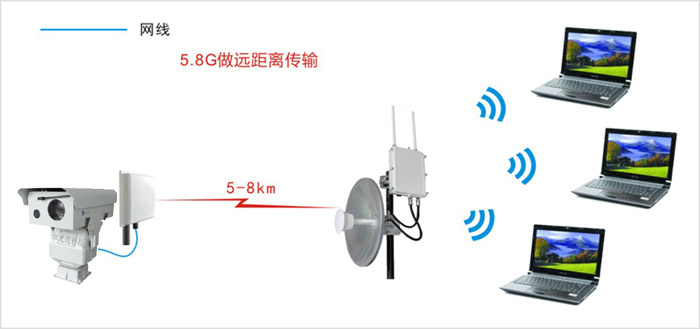

产品应用拓扑图:



规格参数

符合标准

IEEE 802.11a/b/g/n; IEEE802.3; IEEE802.3u; IEEE802.3x

MCU

Atheros AR7141

RF

Atheros AR9220(5GHz Backhaul) + AR9223(2.4GHz AP)

内存

32 M Byte

闪存

8 M Byte

接口

Auto sensing MDI/MDI-X Ethernet 10/100Base-T x 1: RJ-45

802.11 a/n (2x2)无线传输部分

无线频率类型

OFDM

调制方式

IEEE 802.11a/n: OFDM with BPSK, QPSK, 16QAM, 64QAM

频段

5.15 ~ 5.35 GHz

5.47 ~ 5.725 GHz

5.725 ~ 5.825 GHz

发射功率

23dBm(max)

传输速率

IEEE 802.11a: 6/9/12/18/24/36/48/54 Mbps

IEEE 802.11n: See Below Chart

Guard Interval 800ns Guard Interval 400ns
MCS 20MHz(Mbps) / 40MHz(Mbps) 20MHz(Mbps) / 40MHz(Mbps)
0 6.5 13.5 7.2 15
1 13 27 14.4 30
2 19.5 40.5 21.7 45
3 26 54 28.9 60
4 39 81 43.3 90
5 52 108 57.8 120
6 58.5 121.5 65 135
7 65 135 72.2 157.5
8 13 27 14.4 30
9 26 54 28.9 60
10 39 81 43.3 90
11 52 108 57.8 120
12 78 162 86.7 180
13 104 216 115.6 240
14 117 243 130 270
15 130 270 144.4 300

天线类型

N头

灵敏度

IEEE 802.11a: -96dBm @ 6Mbps; -83dBm @ 54Mbps

IEEE 802.11n: -95dBm @ HT20; -91dBm @ HT40

加密系统

64-bit/128-bit/152-bit WEP and WPA (-PSK with TKIP/AES) encryption

无线设置

操作模式,桥接,点对点和点对多点(最多支持1对8连接方式)

802.11 b/g/n (2x2) 无线传输部分

无线频率类型

DSSS

调制方式

IEEE 802.11b/g: OFDM with BPSK, QPSK, 16QAM, 64QAM

IEEE 802.11n: DSSS; DBPSK, DQPSK, CCK

频段

2.412~2.4835GHz

传输功率

26dBm(max)

传输速率

IEEE 802.11 b/g: 6/9/12/18/24/36/48/54 Mbps

IEEE 802.11n: See Below Chart

Guard Interval 800ns Guard Interval 400ns
MCS 20MHz(Mbps) / 40MHz(Mbps) 20MHz(Mbps) / 40MHz(Mbps)
0 6.5 13.5 7.2 15
1 13 27 14.4 30
2 19.5 40.5 21.7 45
3 26 54 28.9 60
4 39 81 43.3 90
5 52 108 57.8 120
6 58.5 121.5 65 135
7 65 135 72.2 157.5
8 13 27 14.4 30
9 26 54 28.9 60
10 39 81 43.3 90
11 52 108 57.8 120
12 78 162 86.7 180
13 104 216 115.6 240
14 117 243 130 270
15 130 270 144.4 300

天线类型

N头

灵敏度

IEEE 802.11b/g: -96dBm @ 6Mbps; -83dBm @ 54Mbps

IEEE 802.11n: -96dBm @ HT20; -90dBm @ HT40

加密系统

64-bit/128-bit/152-bit WEP encryption; WPA/ WPA2 (-PSK with TKIP/AES) encryption

无线设置

操作模式 AP:

基于MAC的访问控制

抑制SSID

软件/固件

DHCP Server/ Client/ Relay

Suppressed SSID

通过MAC控制访问(最多50个)

支持多SSID(支持16个SSID设置)

基于Web的设置,支持流行的浏览器

通过HTTP进行远程固件升级并通过网络进行备份

通过web的UI界面可以恢复出厂默认值

VPN透传(PPTP,L2TP,IPSEC)

SNMP v1/v2c

MIB 支持:MIB I, MIB II (RFC-1213) 和私有 MIB

长距离的桥接传,从1~35km之间(ACK超时控制)

支持 PPPoE Client, PPPoE pass-through

操作环境

Windows 2000/ XP/ Vista /Windows 7

工作温度

-40 ~ +70
