激光夜视与红外热成像监控成像原理的区别

      激光夜视监控技术为主动红外成像,而红外热成像监控被动红外,成像原理大家都有优缺点,激光夜视监控晚上无灯光可以看清细节,但局限于视场大小,而红外线热像监控不限于视场,由于它是根据温度差来成像,不适合作为取证使用,下面是对激光夜视和红外线热像仪的介绍。

激光夜视技术:

      运用光电探测和成像技术与器材,对因夜暗人类肉眼不可视目标,转换(增强)成可视影像的技术。包括非可见光信息传感(采集)、处理和显示技术。夜视监控是指摄像机在夜晚或低照度的环境下呈现较为清晰的目标画面,该技术借助于光电成像器件实现夜间对目标的监控观察。夜视技术主要分为主动红外技术、被动红外技术、微光夜视技术,其中,在民用领域应用最广泛的当属主动红外夜视技术。主动红外技术自上世纪60年代由美国贝尔实验室研发以来,技术水平经历了飞速发展,由光电转换效率仅有5%的红外灯泡,到现在发光效率高达60%以上的激光红外照明模组。现今主动红外夜视领域主要包括LED红外技术及激光红外技术。LED红外技术主要是使用850nm附近波长的LED红外灯作为监控摄像机的照明光源,发光效率最高在30%左右;激光红外技术主要是使用804nm、860nm、940nm等波长的激光器作为监控摄像机的照明光源。LED红外技术经过多年的发展,目前统治着民用安防照明市场。但由于LED红外技术的局限性和LED发光效率的限制,不能实现80m以上的夜视监控,且50m以上成像不够清晰。这些问题都需要激光夜视技术的推广来解决。近年来,随着国内激光红外技术研发速度的不断加快和推广力度的不断加强,运用激光红外照明技术,可以实现几十米甚至几公里的监控要求。本文总结了国内激光夜视近年来在照明距离、光源寿命、镜头搭配等领域的发展成果。

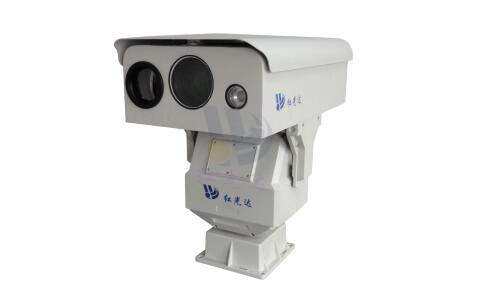

      激光夜视监控的系统组成,激光夜视监控系统主要由激光照明模组、监控摄像机、机械线路及显示部分组成。激光照明模组是激光夜视的照明部件,半导体激光具有功率高、准直性好的优势,所以激光照明距离远,可以轻松实现100米至几公里的夜视监控照明。激光照明模组使用半导体激光器,但大功率半导体激光器常采用宽条形结构,存在光束发散角大、光强分布不对称的问题,所以半导体激光器需要经过光斑匀化。光斑匀化后,还需要使用光学扩束镜配合来实现激光照明。对于不同的环境要求,可以实现定焦照明和变焦照明。我公司激光器可实现30m、50m、100m等不同距离的定焦照明,也可实现从20m到200m或更远距离的变焦照明。

红外热像技术:

      是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。热成像是通过探测目标辐射出的黑体辐射来探测目标的存在,能看到目标的大概轮廓,具体位置的温度用颜色或明暗标示,有的还会标示出目标的温度,可以透过烟雾尘发现目标。工业上的应用很广泛,用于探测电子器件故障、建筑物透水、保温层效果、管道状态、石油化工设备的安全检查等。交通应用通常装在车头用作“视觉增强”系统,可在黑暗、雾大、烟大、土大的情况下基本不受限制地看到路上的车辆、人或其它动物。军事上用于快速探测人员、车辆等设备的存在。分非制冷和制冷两种。如你你指的是步枪辅助瞄准用的近红外激光,那这个东西就是配合夜视仪用的玩意儿。激光束人眼是看不到的,但是夜视仪却可以看到。可以在低照度条件下大大提高射手的射击效果。

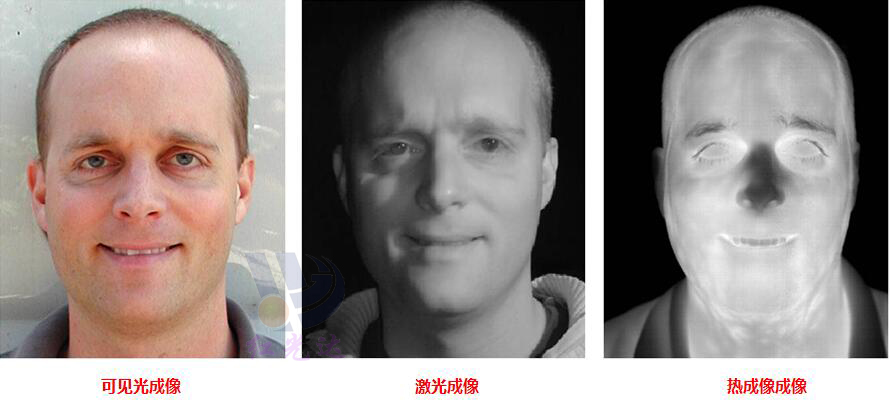

    激光夜视与红外热成像监控成像原理的对比
